高灼热丝温度的尼龙为什么难做？

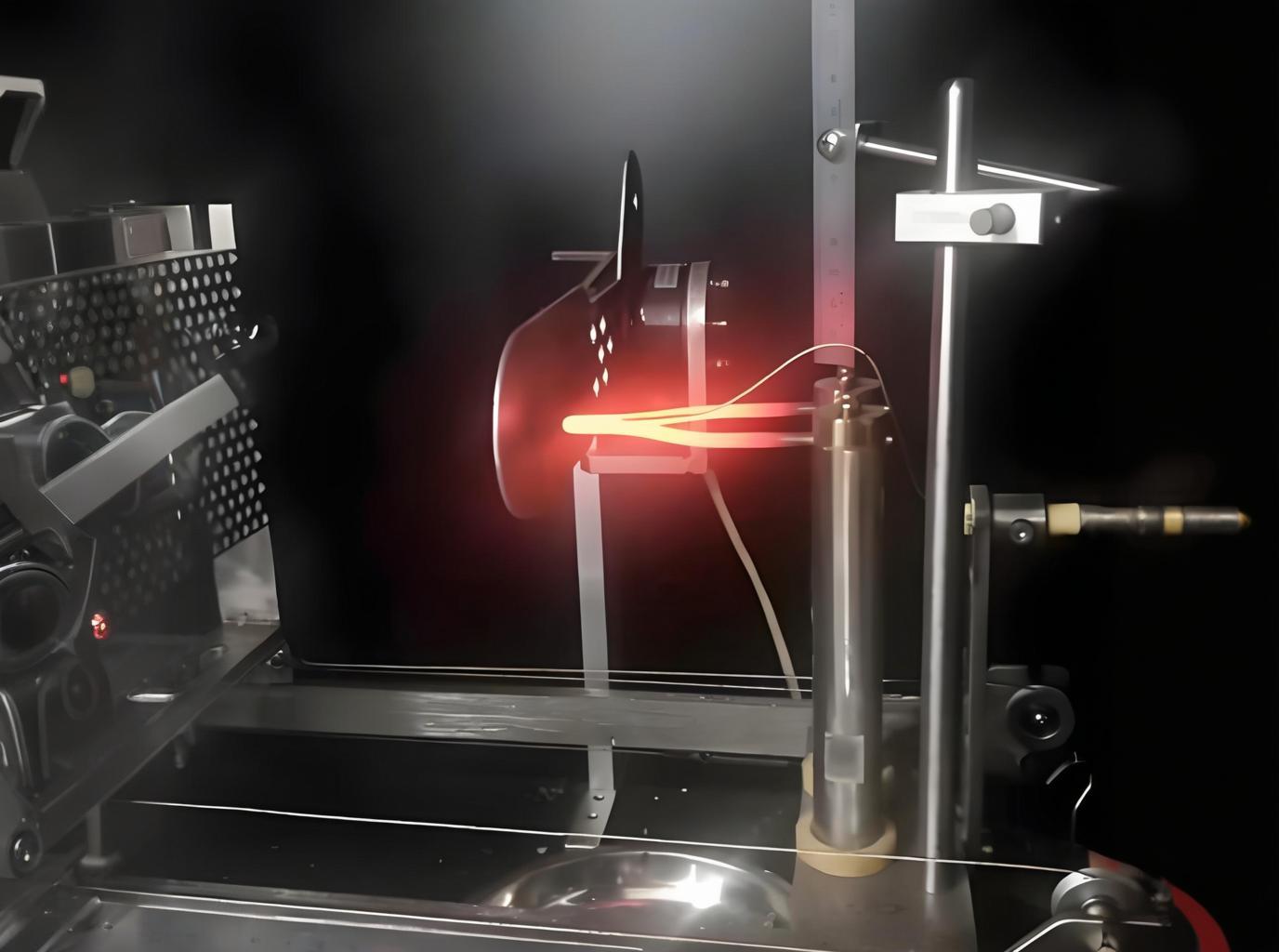

尼龙材料的灼热丝起燃温度（GWIT）提升至800℃及以上是一项技术挑战，主要原因包括材料本身的阻燃机理限制、阻燃剂选择与协同效应、加工工艺对性能的影响等。以下从技术难点和实现路径两方面进行分析：

一、尼龙GWIT难做的原因

1. 阻燃机理的局限性

尼龙本身为易燃材料，燃烧时需同时抑制气相（火焰）和凝聚相（炭层）的燃烧行为。传统无卤阻燃剂（如氮系、磷系）主要通过吸热分解或释放惰性气体实现阻燃，但单独使用时难以形成稳定炭层，导致GWIT提升受限。

例如，二乙基次膦酸铝（ADP）单独使用仅能达到GWIT 725℃以下，且冲击强度下降。

2. 玻纤增强的“烛芯效应”

玻纤增强尼龙中，玻纤在燃烧时可能充当“烛芯”，加速热量传递和熔滴形成，降低阻燃效率。

3. 阻燃剂与基体的相容性

 无卤阻燃剂（如MCA、三聚氰胺衍生物）与尼龙相容性差，高添加量会导致力学性能劣化。

4. 环保与性能的平衡

溴系阻燃剂虽能提升GWIT，但不符合欧盟RoHS等环保法规；而无卤阻燃体系需通过复杂复配才能达到等效效果。

二、实现GWIT≥800℃的关键技术

1. 阻燃剂复配与协同效应

磷-氮协同体系：如二乙基次膦酸铝（ADP）与含磷聚苯醚复配，通过凝聚相成炭和气相稀释双重作用提升阻燃效率。例如，含磷聚苯醚可促进炭层形成，ADP则通过分解吸热抑制燃烧，使GWIT提升至825℃以上。

金属氧化物协效剂：硼酸锌、三聚氰胺氰尿酸盐等可增强炭层稳定性，减少熔滴，同时降低阻燃剂用量。

复配无卤阻燃剂：如聚磷酸铵（APP）与有机次膦酸盐结合，通过多相阻燃机制提高热稳定性。

2. 玻纤改性及无机填料优化

 玻纤表面处理：采用硅烷偶联剂（如KH570）预处理玻纤，改善与尼龙的界面结合，减少“烛芯效应”。

 无机填料增强：添加蒙脱土、滑石粉等填料，提高材料热稳定性和成炭能力。

3. 抗滴落剂与工艺优化

抗滴落剂：使用烧结改性聚四氟乙烯（PTFE），其高熔体强度可抑制熔滴形成，避免二次引燃。

加工工艺：双螺杆挤出机的温度控制（料筒235-255℃，机头255℃）和混料顺序（如预干燥尼龙树脂）对阻燃剂分散性和热稳定性至关重要。

 4. 创新阻燃体系设计

含磷聚苯醚改性：通过化学改性引入磷元素，形成兼具成炭和阻隔作用的聚合物，例如含磷乙烯基苯聚苯醚，与ADP协同可将GWIT提升至850℃。

氮系阻燃剂优化：如硼酸锌改性MCA，通过表面微晶诱导MCA分散，减少力学性能损失的同时提升阻燃效率。

三、未来发展方向

1. 环保与高性能平衡：开发新型无卤、无红磷阻燃体系，兼顾GWIT提升与可回收性（如超临界水解技术）。

2. 纳米复合技术：利用纳米材料（如蒙脱土、碳纳米管）增强炭层阻隔效果。

3. 智能化工艺：通过在线监测优化挤出工艺参数，提升阻燃剂分散均匀性。

实现尼龙GWIT≥800℃需综合材料设计、工艺优化与环保要求，未来通过多组分协同和新型阻燃剂开发，将进一步拓展其在高端电子电气领域的应用。

联系我们:

苏州和塑美科技有限公司专注高性能功能新材料的研发、生产和销售，产品涉及环保阻燃母粒、特种功能母粒、添加剂等。

联系电话:400-865-6070，18051096730

更多资讯请访问和塑美科技官方网站www.hsmtech.cn.

免责声明：
本文内容整理自网络，旨在科普阻燃产品相关知识，不构成专业材料选型或安全规范建议。文中涉及的实验数据、法规要求及案例仅供参考，具体产品性能请以权威检测报告和厂商技术文档为准。读者在实际应用中需结合自身需求咨询专业工程师，并严格遵守所在地法律法规。若因依赖本文信息造成的直接或间接损失，本文作者及发布平台不承担任何责任。
