中国科大俞书宏院士团队AFM：可以吃的细菌纤维素吸管，强度是纸的14倍！

全球每年制造约3亿吨塑料产品，其中很大部分为一次性塑料制品。使用时间仅为几分钟的塑料吸管可能需要几百年的时间才能实现完全降解，影响环境和生态系统。并且，有大量的研究表明塑料制品在使用过程中会持续释放微塑料，威胁人类健康。目前，市面上有纸吸管和可降解聚乳酸吸管作为替代。但是聚乳酸吸管不耐热且原料昂贵，纸吸管容易坍塌，影响使用。因此，开发一种制备具有优异的力学强度和耐热性能、不释放微塑料的可降解一次性吸管的材料是大势所趋。

纤维素是由葡萄糖基重复单元形成的一种天然多糖。除了植物，细菌也能生产纤维素，称为细菌纤维素，并且细菌纤维素有更高的结晶性和独特的超精细纳米网格，赋予自身超强的机械性能。基于此，中国科学技术大学俞书宏院士、管庆方副研究员合作，利用木葡糖酸醋杆菌合成的纤维素为基础，制备了力学性能优异、耐热、不释放微塑料并且可食用的吸管。相关论文以“Edible, Ultrastrong, and Microplastic-Free Bacterial Cellulose-Based Straws by Biosynthesis”为题，发表在最新一期的《Advanced Functional Materials》上。

细菌纤维素变身纸吸管，不需要胶水

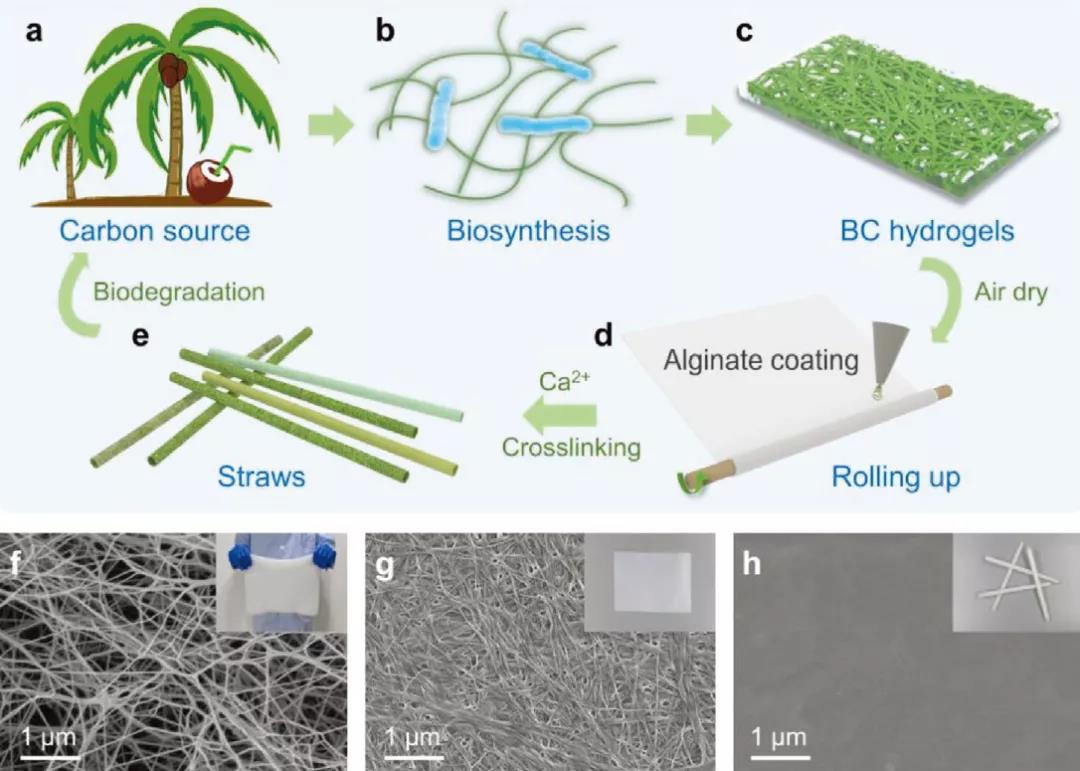

通过木葡糖酸醋杆菌合成的纤维素凝胶纯度相对较高（不含有木质素和半纤维素），其中3D纳米网络还带来高力学性能和水含量（99 wt%）。但是，细菌纤维素的亲水性会造成材料溶胀，降低力学性能。为了提高材料在湿态下的强度，作者在其表面修饰一层海藻酸钠（后续转化为藻酸钙），同时，海藻酸钠会渗透到细菌纤维素的3D纳米网络的孔隙中，和海藻酸钠之间形成大量氢键，从而形成牢固的连接，不需要胶水，就能通过卷曲得到吸管的形状。将吸管浸入乳酸钙溶液中，海藻酸钠和细菌纤维素可以通过钙离子进行交联，进一步提升力学强度。

性能远优于纸吸管，强度是纸张的14倍

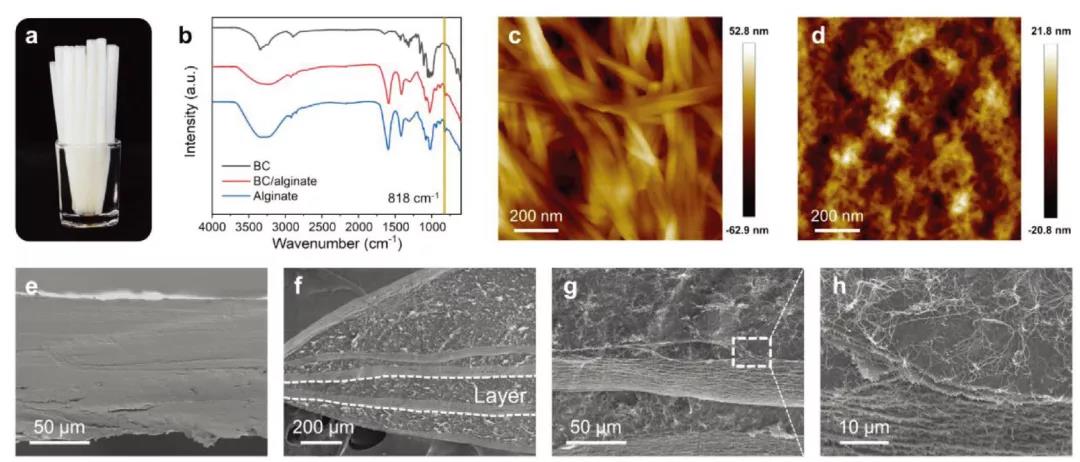

这种吸管可以在实验室大量制备，并且海藻酸钠的引入填充了细菌纤维素网络中的孔隙。卷曲后层与层之间没有明显的边界。

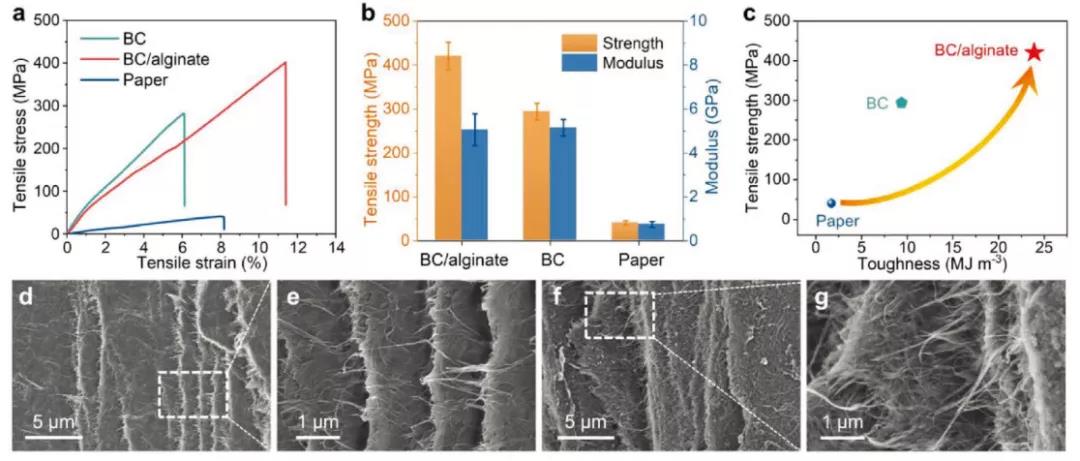

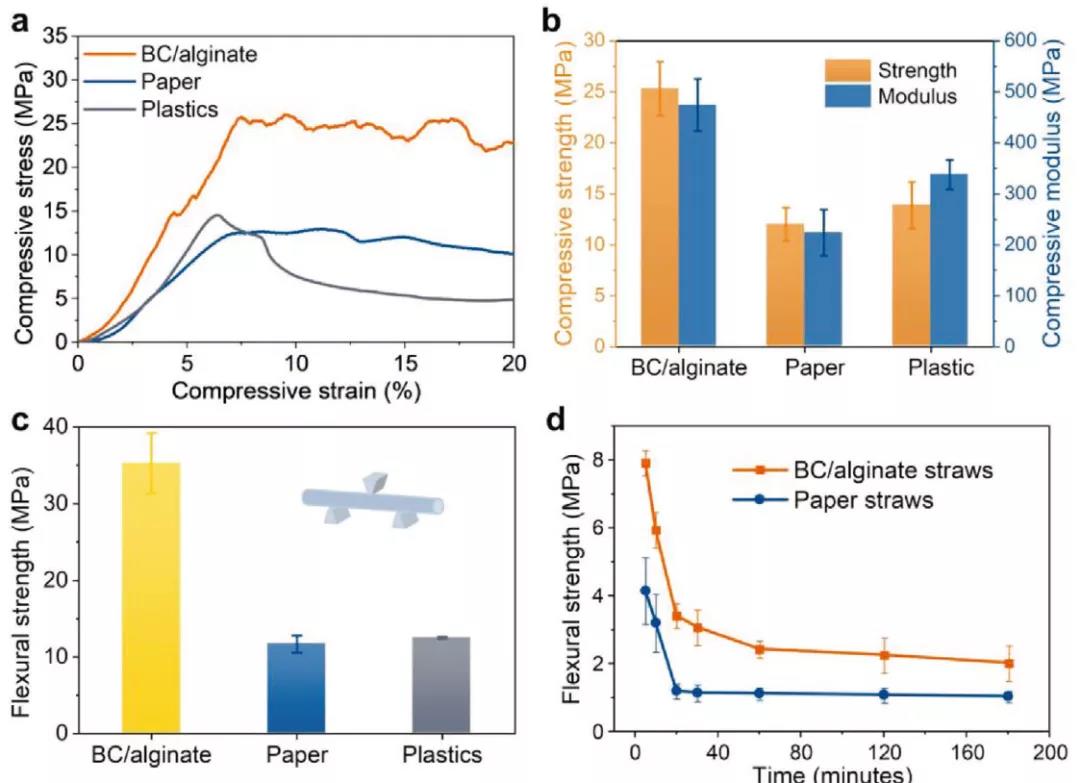

细菌纤维素-海藻酸钠膜的抗张强度达到420.5 ± 31.3 MPa（纸张40.8 ± 5.5 MPa），韧性达到23.9 ± 1.7 MJ m−3，是纸张的14倍之多；抗压强度、模量和弯曲强度分别达到25.3 ± 2.7 MPa、474.4 ± 51.0 MPa和35.3 ± 3.9 MPa，远优于传统的纸吸管。即使在湿态下，制备的吸管的弯曲强度也优于表面涂覆疏水层的商用纸吸管。

可食用性、可降解、成本低廉

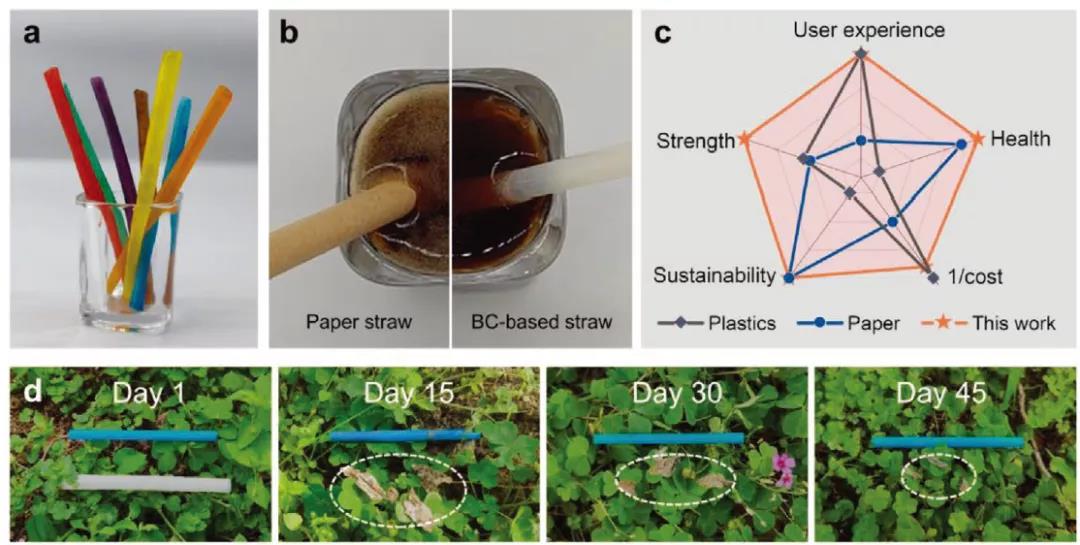

作者还制备了一系列颜色的细菌纤维素吸管。并且，这种吸管的口感都可以通过加入水果或者蔬菜的提取物加以调节，提升用户体验。在埋入土壤15天后，吸管已开始降解，45天后基本消失，60天后完全不见踪影。并且由于纸吸管表面粗糙，插入可乐中会造成大量气泡的流失，影响口感，而作者制备的吸管就可以完美避免这个问题。并且在0~95 oC的温度范围内，制备的吸管都能保持稳定，而纸吸管很容易坍塌。更难得的是，这种吸管的成本平均每根只有0.3 分，与塑料吸管（0.2 分）差不多，而纸吸管则达到4 分。因此这种基于细菌纤维素的吸管可以成为吸管中的六边形战士。

苏州和塑美科技有限公司专注高性能功能新材料的研发、生产和销售，产品涉及全生物降解材料、热塑性淀粉材料、环保阻燃母粒等。联系电话：400-865-6070，更多资讯请访问和塑美科技官方网站：www.hsmtech.cn。
